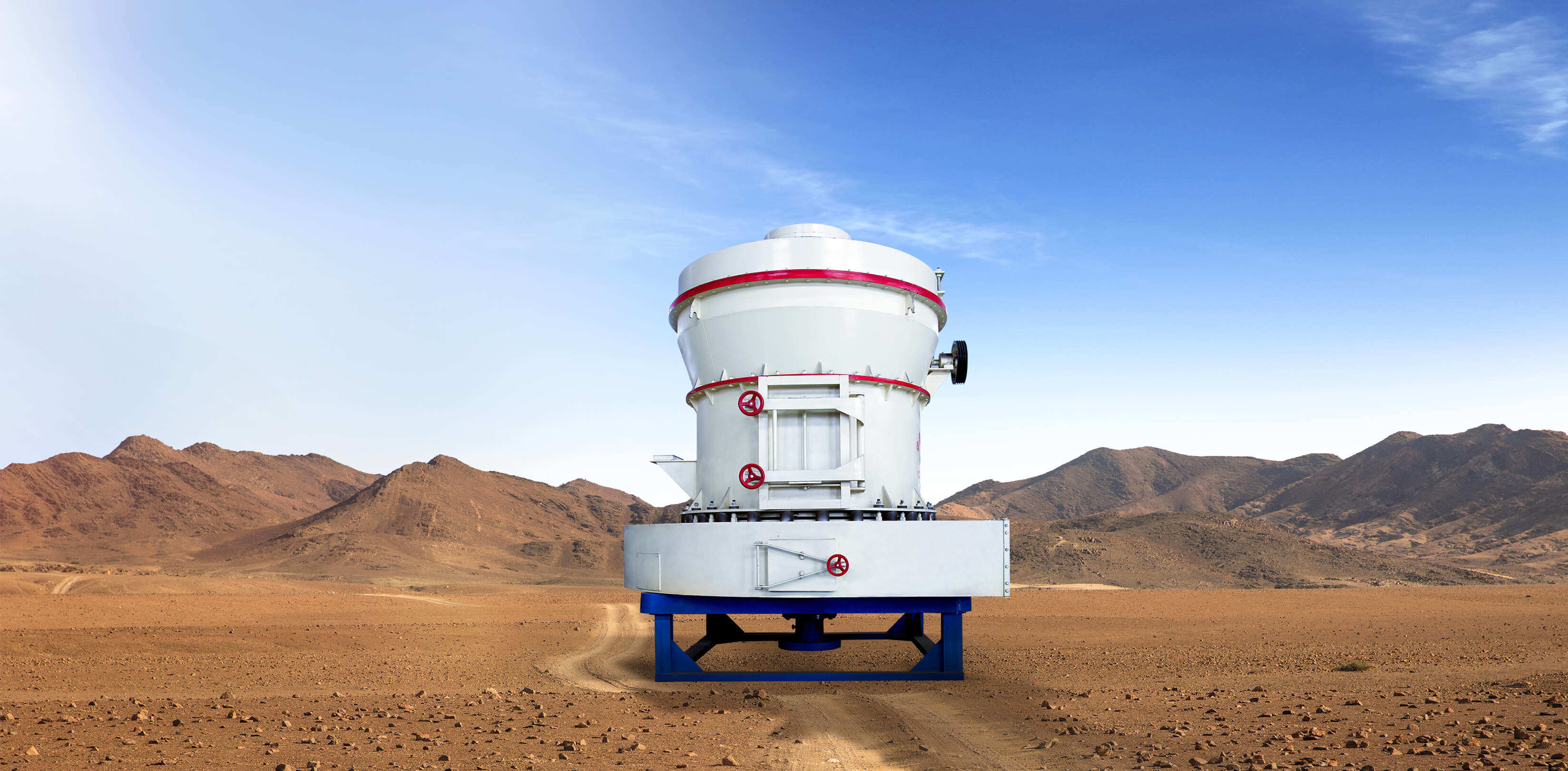

高壓微粉機
High Pressure Suspension Mill

高壓微粉機

  • 碾壓力強
  • 出料粒度細

優質的產品是我們的核心競爭力

High quality products are our core competitiveness

產品簡介

Product Introduction

高壓微粉磨主要由主機，鼓風機，超細度分析機，成品旋風積粉器，布袋除塵器及連接風管管道等組成，根據用戶需要可以配備提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備。

在微粉磨研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的速度調整決定出粉細度。

產品優勢和特點

Product Advantage

產品實拍展示

Product Photos

工作原理


Working Principle

在高壓微粉磨粉機研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的旋轉速度決定了出粉細度。

Technical parameters

技術參數

    參數 型號 微粉93 微粉92 微粉87 微粉76 微粉66
進料粒度 ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料細度班產量 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心軸轉速（r/min） 140 148 160 170 180
磨環直徑 1006 973 907.5 850 725
磨輥直徑 300 300 270 250 210
磨輥高度 160 160 150 150 150
主機電機(kw) Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
風機電機 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器電機 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3

定制服務流程

更多型號也可聯系我們，支持定制
